| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINGHONEST |
| ได้รับการรับรอง: | ISO9001 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์ป้องกัน |
| เวลาการส่งมอบ: | 1-2 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 10,000 ตารางเมตร / เดือน |
| ประกอบด้วย: | แผงควบคุมไฮดรอลิก | ตัวเลือก: | ปั๊มมือ |
|---|---|---|---|
| วาล์ว ON-OFF เพื่อการปิดที่รวดเร็ว: | <3 วินาที | ระดับการป้องกันขั้นต่ำ: | IP42 |
| ขนาดโดยประมาณ: | 1200 x 2000 (+ 100) x 600 มม. | ความต้านทานสูงสุด: | สายเชื่อมจ่ายวาล์วแบบแยกส่วน 2 วัตต์ |
| เน้น: | หน่วยพลังงานไฮดรอลิกระบบควบคุมไฮดรอลิกไฟฟ้า,electric hydraulic control system |
||

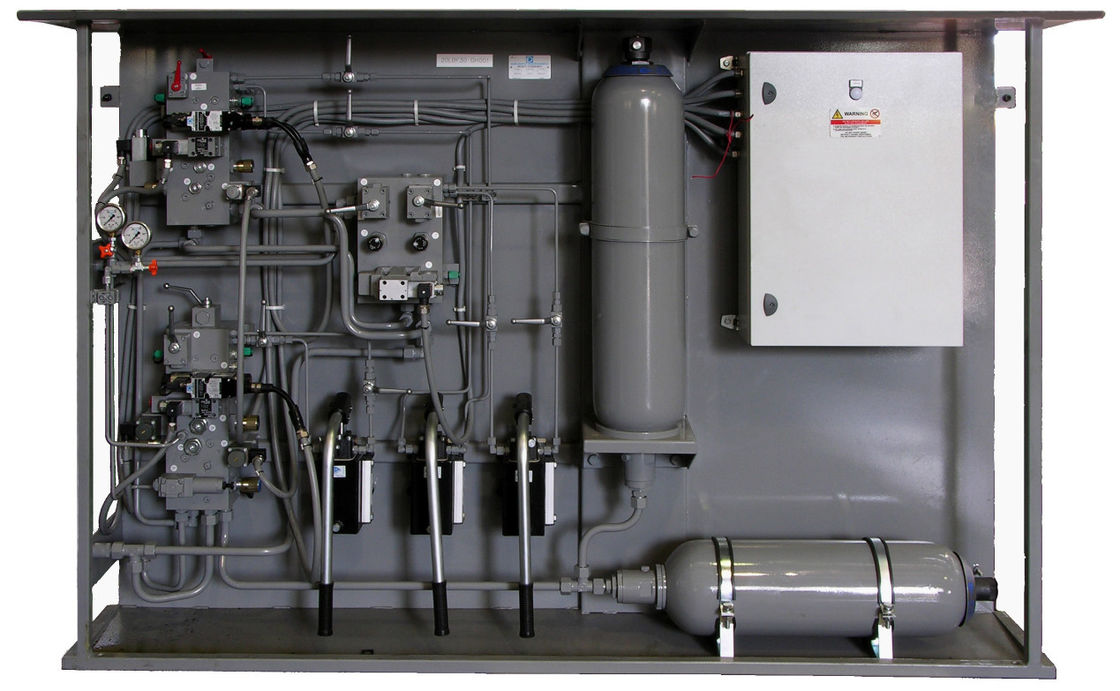

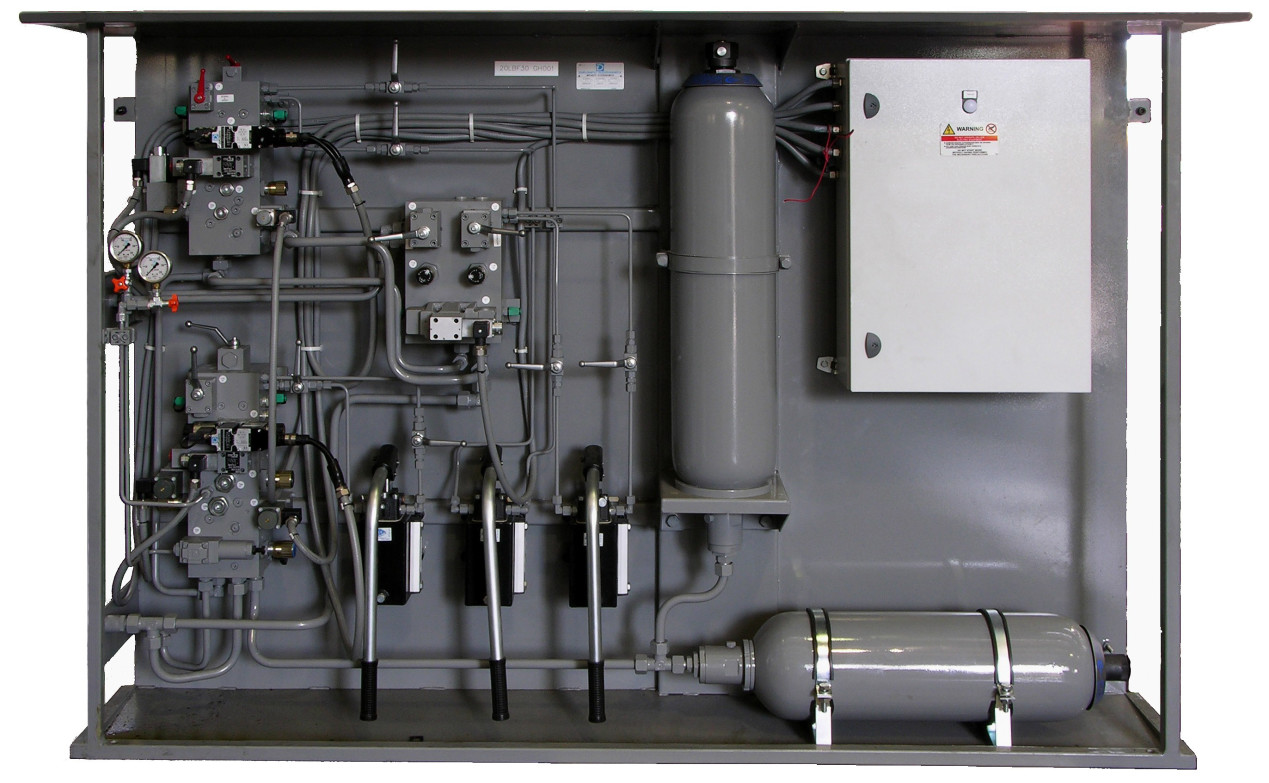

แผงควบคุมไฮดรอลิก (HCP)
แผงควบคุมสำหรับวาล์วควบคุมประกอบด้วย:
วาล์วสัดส่วน N ° 2 SV (วาล์วควบคุมไอน้ำและวาล์วลดความสิ้นเปลือง) ซึ่งมาพร้อมกับวงจรอิเล็กทรอนิกส์ในตัว
ON-OFF, โซลินอยด์วาล์วแบบสองตำแหน่ง (EV) เพื่อทำงานฉุกเฉิน (เปิดเร็ว <1 วินาที)
ผู้สะสม
นอกจากนี้ HCP ยังมีการ์ดระบุตำแหน่งแบบอะนาล็อก (วาล์วไอน้ำและวาล์ว desuperheating) สำหรับการควบคุมจังหวะในระบบลูปปิด
เวลาตอบสนองของวาล์วเปิดปิดอาจปรับแยกจากกันโดยใช้อุปกรณ์ควบคุมปริมาณที่เหมาะสม
วงจรไฮดรอลิกควรมีวาล์วประตูเพื่อให้สามารถดำเนินการบำรุงรักษาได้
อนุญาตให้ใช้ครบวงจรเมื่อปั๊มยังคงอยู่ภายใน 15 นาทีหลังจากหยุดเครื่องสูบเนื่องจากการรั่วไหล
ตัวเลือก:
ปั๊มมือ
วาล์ว ON-OFF สำหรับการปิดอย่างรวดเร็ว <3 วินาที
ตู้ควบคุมไฟฟ้า
ตู้ควบคุมไฟฟ้ามีตัวป้อน / หม้อแปลงสำรองสำหรับวงจรเสริม (240 Vac 24 Vdc), ไฟเตือน, โคมไฟ, คอนแทคเตอร์และส่วนประกอบอื่น ๆ ที่จำเป็นเพื่อให้ประสิทธิภาพของอุปกรณ์ไฮดรอลิกทั้งหมด
ตู้ติดตั้งพัดลม (ตัวแยก) พร้อมตลับเปลี่ยนได้มีซ็อกเก็ตไฟฟ้าเสริม
ผลิตตามมาตรฐานอุตสาหกรรมด้วยระดับการป้องกันขั้นต่ำ IP42 มีระบบควบคุมวาล์วโซลินอยด์ฉุกเฉินและ 1 PLC เพื่อจัดการหน่วยพลังงานไฮดรอลิกแผงควบคุมและสัญญาณการแลกเปลี่ยนกับห้องควบคุม
ตู้เก็บของยังมีการ์ดระบุตำแหน่งแบบอะนาล็อก (วาล์วไอน้ำและวาล์ว desuperheating) สำหรับการควบคุมจังหวะในระบบลูปปิด
วงจรเสริมจะได้รับการปกป้องแยกกันแม้ว่าจะซ้ำซ้อน (การควบคุมเครื่องสูบน้ำ, แหล่งจ่ายไฟ PLC และวาล์วสัดส่วน)
สายเคเบิลเข้าจากด้านล่าง
สายเคเบิลสูงสุดวิ่งจากตู้ไปยังแผงควบคุมโดยประมาณ 200 ม.
ความต้านทานสูงสุดของสายเชื่อมจ่ายวาล์วแบบสัดส่วน 2 W
ขนาดโดยประมาณ 1200 x 2000 (+ 100) x 600 มม.
ฟังก์ชั่นการควบคุม PLC
HPU ได้รับการจัดการโดย PLC หนึ่งตัวซึ่งอยู่ภายในตู้ไฟฟ้า PLC จัดการสัญญาณความล้มเหลวและฉุกเฉินรวมถึงการเปลี่ยนเครื่องสูบน้ำ
PLC มีหน้าจอและแป้นพิมพ์ช่วยให้สามารถตรวจสอบพารามิเตอร์ที่ตั้งโปรแกรมไว้ในสถานที่และแก้ไขหากจำเป็น
การเข้าถึงการแก้ไขพารามิเตอร์ได้รับการป้องกันด้วยรหัสผ่าน
