| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | KINGHONEST |
| ได้รับการรับรอง: | ISO9001 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์ป้องกัน |
| เวลาการส่งมอบ: | 1-2 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 10,000 ตารางเมตร / เดือน |
| แผงควบคุม: | วาล์วสัดส่วน SV ซึ่งมาพร้อมกับวงจรอิเล็กทรอนิกส์ในตัว ON-OFF, วาล์วขดลวดแม่เหล็กไฟฟ้าสองตำแหน่ง (EV) | วาล์วเปิด - ปิด: | ON-OFF, โซลินอยด์วาล์วแบบสองตำแหน่ง (EV) เพื่อทำการสะสมการดำเนินการฉุกเฉิน |
|---|---|---|---|
| ตัวเลือก: | ปั๊มมือ | ไฟ: | เปิดเครื่อง |
| คณะรัฐมนตรี: | ติดตั้งพัดลม (แยก) | สัญญาณเตือนหลัก: | คำเตือน |
| แสงสูง: | hydraulic valve remote control system,electric hydraulic control system |
||

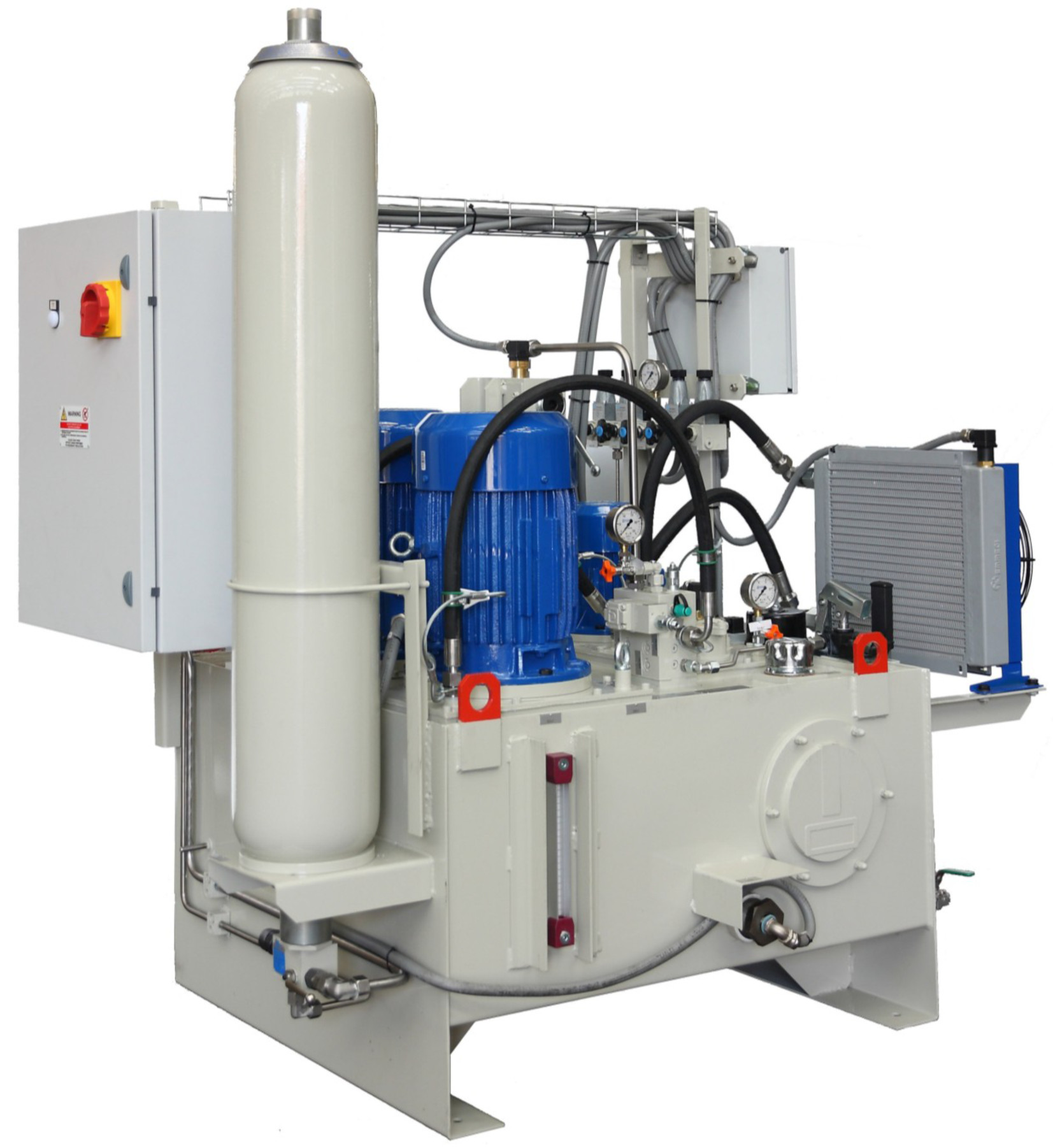

แผงควบคุมไฮดรอลิก (HCP)
แผงควบคุมสำหรับวาล์วควบคุมประกอบด้วย:
วาล์วสัดส่วน SV ซึ่งมาพร้อมกับวงจรอิเล็กทรอนิกส์ในตัว
ON-OFF โซลินอยด์วาล์วแบบสองตำแหน่ง (EV) เพื่อดำเนินการในกรณีฉุกเฉิน
ผู้สะสม
แผงควบคุมสำหรับวาล์วเปิด - ปิดประกอบด้วย:
ON-OFF โซลินอยด์วาล์วแบบสองตำแหน่ง (EV) เพื่อดำเนินการในกรณีฉุกเฉิน
ผู้สะสม
เวลาตอบสนองของวาล์วเปิดปิดอาจปรับแยกจากกันโดยใช้อุปกรณ์ควบคุมปริมาณที่เหมาะสม
วงจรไฮดรอลิกควรมีวาล์วประตูเพื่อให้สามารถดำเนินการบำรุงรักษาได้
อนุญาตให้ใช้ครบวงจรเมื่อปั๊มยังคงอยู่ภายใน 15 นาทีหลังจากหยุดเครื่องสูบเนื่องจากการรั่วไหล
ตัวเลือก:
ปั๊มมือ
การรับรอง SIL 2 สำหรับการดำเนินการล้มเหลว
ตู้ควบคุมไฟฟ้ามีตัวป้อน / หม้อแปลงสำรองสำหรับวงจรเสริม (240 Vac 24 Vdc), ไฟเตือน, โคมไฟ, คอนแทคเตอร์และส่วนประกอบอื่น ๆ ที่จำเป็นเพื่อให้ประสิทธิภาพของอุปกรณ์ไฮดรอลิกทั้งหมด
ตู้ติดตั้งพัดลม (ตัวแยก) พร้อมตลับเปลี่ยนได้มีซ็อกเก็ตไฟฟ้าเสริม
ผลิตตามมาตรฐานอุตสาหกรรมด้วยระดับการป้องกันขั้นต่ำ IP42 มีระบบควบคุมวาล์วโซลินอยด์ฉุกเฉินและ 1 PLC เพื่อจัดการหน่วยพลังงานไฮดรอลิกแผงควบคุมและสัญญาณการแลกเปลี่ยนกับห้องควบคุม
วงจรเสริมจะได้รับการปกป้องแยกกันแม้ว่าจะซ้ำซ้อน (การควบคุมเครื่องสูบน้ำ, แหล่งจ่ายไฟ PLC และวาล์วสัดส่วน)
สายเคเบิลเข้าจากด้านล่าง
สายเคเบิลสูงสุดวิ่งจากตู้ไปยังแผงควบคุมโดยประมาณ 200 ม.
ความต้านทานสูงสุดของสายเชื่อมจ่ายวาล์วแบบสัดส่วน 2 W
ขนาดโดยประมาณ 1200 x 2000 (+ 100) x 600 มม.
ไฟเตือนและปุ่มกดต่อไปนี้ติดตั้งที่ด้านหน้า:
ไฟ:
เปิดเครื่อง
สัญญาณเตือนหลัก
การเตือน
ปุ่มกด:
กรณีฉุกเฉิน
รีเซ็ตการเตือนภัย
ปั๊มเริ่ม
ปั๊มหยุด
ตัวเลือกการทำงานอัตโนมัติ / แมนนวล
ฟังก์ชั่นการควบคุม PLC
กระบอกสูบได้รับการจัดการโดย PLC หนึ่งตัวซึ่งอยู่ภายในตู้ไฟฟ้า PLC ควบคุมตำแหน่งถังบรรจุตามจุดที่ตั้งไว้ซึ่งส่งผ่านจากห้องควบคุมและจัดการสัญญาณความล้มเหลวและฉุกเฉินรวมถึงการเปลี่ยนปั๊ม
PLC มีจอแสดงผลและแป้นพิมพ์ช่วยให้สามารถตรวจสอบพารามิเตอร์ที่ตั้งโปรแกรมไว้บนเว็บไซต์และทำการแก้ไขเมื่อจำเป็น
การเข้าถึงการแก้ไขพารามิเตอร์ได้รับการป้องกันด้วยรหัสผ่าน
