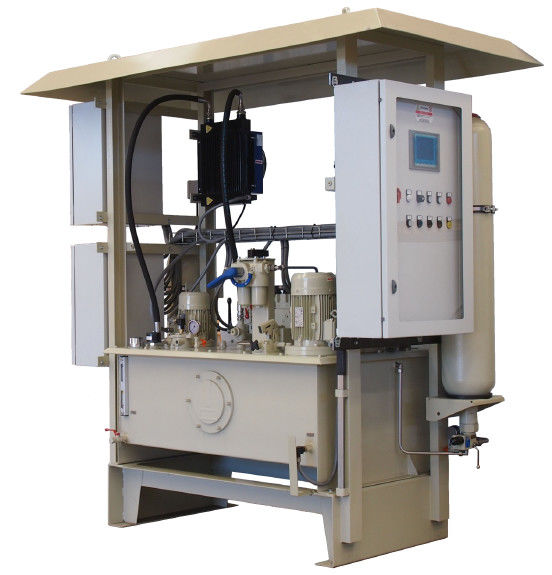

ระบบควบคุมไฮดรอลิกไฟฟ้า / ไฮดรอลิกพาวเวอร์พร้อมกับประตูตรวจสอบ

ระบบควบคุม

หน่วยพลังงานไฮดรอลิกมีถังเหล็กที่เหมาะสำหรับการใช้งานกลางแจ้งที่สามารถรวบรวมน้ำมันทั้งหมดในวงจร ถังนี้ติดตั้งประตูตรวจสอบระบายอากาศด้วยตัวกรองสวิตช์ 2 ระดับสวิตช์อุณหภูมิ 1 ตัวแสดงระดับสายตา 1 ภาพ

ปั๊มกลุ่มมอเตอร์หลัก P1 และ P2 สองกลุ่มแต่ละตัวมีมอเตอร์ไฟฟ้า เครื่องสูบแบบแทนที่คงที่สามารถส่งมอบอัตราการไหลที่ต้องการที่ความดัน 200 บาร์

กลุ่มตัวกรอง / การปรับอากาศประกอบด้วยปั๊มดิสดิสเพลสเมนต์แบบคงที่ P3 ตัวกรองพร้อมอุปกรณ์ตรวจจับการอุดตัน (DPS3) และตัวแลกเปลี่ยน (R) ที่มีพัดลมขับโดยเทอร์โมภายใน

หน้าที่ของปั๊มหลักคือ:

n ° 1 ปั๊มที่ใช้งานอยู่เพื่อรักษาวาล์วควบคุมทั้งหมดในตำแหน่งปิด / เปิดหรือภายใต้การควบคุมอย่างต่อเนื่อง

n ° 1 ปั๊มแบบสแตนด์อโลนที่จะเปิดใช้งานเมื่อสัญญาณเตือนจากสวิตช์ความดันต่ำที่ติดตั้งอยู่บนท่อร่วมส่งทั่วไป

อัตราการไหลของปั๊มเพียงพอที่จะให้แน่ใจว่าเวลาจังหวะสูงสุดที่ต้องการในโหมดการควบคุมสำหรับแต่ละวาล์วโดยไม่ต้องมีการแทรกแซงสะสม

สวิตช์ความดันสี่แบบถูกติดตั้งในท่อส่งทั่วไปของกลุ่มมอเตอร์ปั๊มดังนี้:

PS1 จ่าย“ สัญญาณแรงดันน้ำมันต่ำ”

PS2 ระบุ“ สัญญาณแรงดันน้ำมันต่ำสุด” (เช่นออกจากโรงงาน)

PS3 หยุดปั๊มที่ใช้งานอยู่

PS4 เริ่มปั๊มที่ใช้งานอยู่

หนึ่งสะสม A1 ติดตั้งอย่างต่อเนื่องในการจัดส่งหลายติดตั้งบนหน่วยพลังงานไฮดรอลิเพื่อให้การเปลี่ยนแปลงที่ปราศจากปัญหาจากกลุ่มมอเตอร์ / ปั๊มไปยังอีก

วาล์วน้ำล้น VS3 ควบคุมแรงดันน้ำมันในวงจรปฐมภูมิ

วาล์วนิรภัยแรงดันสูงสุดปิดผนึกสองตัว VS1 และ VS2 ติดตั้งอยู่ที่การส่งมอบปั๊ม

ตัวกรอง F คู่ที่ให้มาพร้อมกับเครื่องตรวจจับการอุดตันไฟฟ้า DPS1-DPS2 ได้รับการติดตั้งที่ปลั๊กไฟ

หน่วยพลังงานไฮดรอลิกมีกล่องขั้วต่อสองกล่อง: อันแรกมีไว้สำหรับสายอุปกรณ์, กล่องที่สองสำหรับมอเตอร์ไฟฟ้า

หนึ่งแอคคูมูเลเตอร์ (20 ลิตร) ช่วยปั๊มในการควบคุมและดำเนินการอย่างรวดเร็วของวาล์วที่เชื่อมต่อ

โซลินอยด์วาล์วสำหรับการทำงานในกรณีฉุกเฉินและวาล์วแบบสัดส่วนสำหรับโหมดการควบคุมจะถูกติดตั้งบนกระบอกสูบไฮดรอลิก

ตัวเลือก:

ระบบทำความร้อน

สะสม (10 ลิตร)

วาล์วระบายความดันสำหรับแอคคิวมูเลเตอร์พร้อมรับรอง PED

ปั๊มมือ

เติมน้ำมันก่อน

หน่วยการชาร์จและการทดสอบสำหรับตัวสะสม

ตู้ที่มี PLC สำหรับการจัดการ HPU (ไม่มีแหล่งจ่ายไฟโซลินอยด์)

Servocylinders พร้อมโซลินอยด์และวาล์วสัดส่วน
